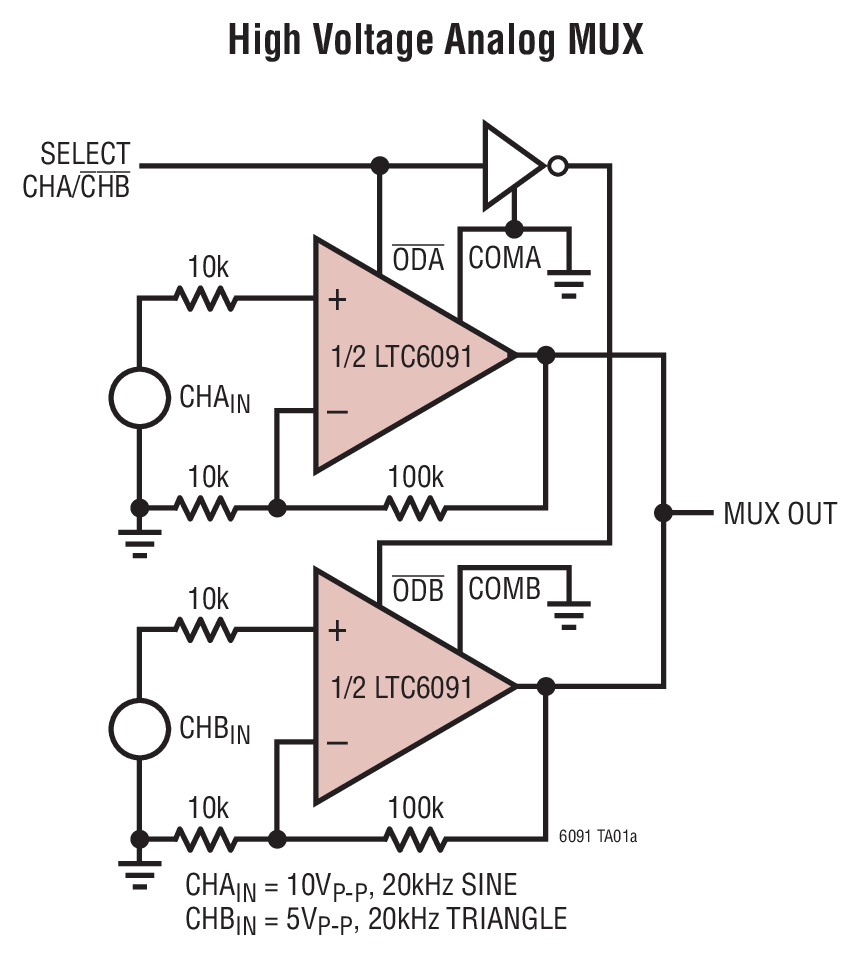

LT6091典型应用图例一

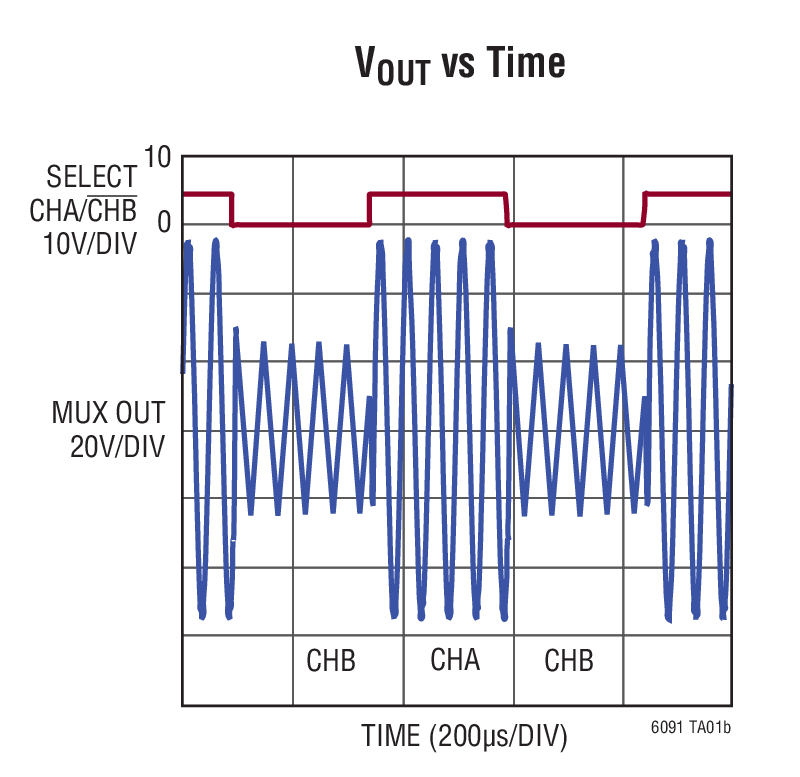

LT6091典型应用图例二
LT6091 - 封装图解:

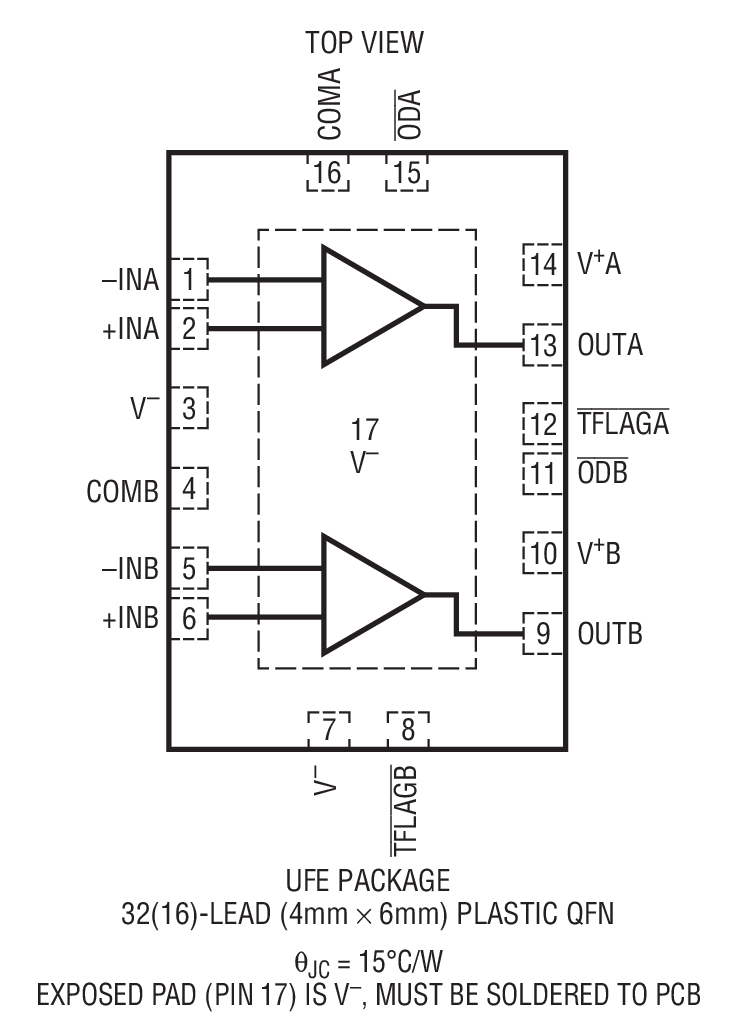

LT6091封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT6091介绍
LT6091 - LT6091是双通道、140V、轨至轨输出、pA 输入电流运算放大器

LT6091是Linear公司的一款精准放大器产品,LT6091是双通道、140V、轨至轨输出、pA 输入电流运算放大器,本站介绍了LT6091的封装应用图解、特点和优点、功能等,并给出了与LT6091相关的凌力尔特元器件型号供参考。

LT6091 - 双通道、140V、轨至轨输出、pA 输入电流运算放大器

LTC6091 - 双通道、140V、轨至轨输出、pA 输入电流运算放大器 - Linear Technology(凌力尔特)

功能描述

LTC6091 是一款双通道、高电压精准型运算放大器。其低噪声、低偏置电流输入级非常适合于高增益配置。LTC6091 具有低输入失调电压、一个轨至轨输出级,并可采用 140V 单电源或 ±70V 分离型电源供电运行。

LTC6091 在内部提供了针对过热情况的保护功能。当芯片温度接近 150°C时,一个热告警输出 (TFLAG) 将变至运行状态。可利用输出停用引脚 OD 将输出级关断。通过把 OD 引脚连接至热告警输出,器件将在其超出安全工作区时停用输出级。这些引脚可容易地连接至任何逻辑器件系列。

LTC6091 可在采用一个高达 200pF 的输出电容器时保持稳定的单位增益。宽的输入和输出共模范围以及诸多的特性使 LTC6091 适用于众多的高电压应用。

特点
  • 电源范围:±4.75V 至±70V (140V)
  • 0.1Hz 至 10Hz 噪声:3.5μVP-P
  • 输入偏置电流:50pA (最大值)
  • 低失调电压:1.25mV (最大值)
  • 低失调漂移:±5μV/°C (最大值)
  • CMRR:130dB (最小值)
  • 轨至轨输出级
  • 输出吸收和供电电流:50mA
  • 12MHz 增益带宽乘积
  • 21V/μs 摆率
  • 11nV/√Hz 噪声密度
  • 热停机
  • 4mm x 6mm 16 引脚 QFN 封装
  • 应用
  • ATE (自动测试设备)
  • 压电式驱动器
  • 光电二极管放大器
  • 高电压调节器
  • 光网络
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LTC6091HUFE#PBF 4x4 QFN-16 H $10.03 $7.21
    LTC6091HUFE#TRPBF 4x4 QFN-16 H $7.27
    LTC6091IUFE#PBF 4x4 QFN-16 I $9.19 $6.61
    LTC6091IUFE#TRPBF 4x4 QFN-16 I $6.67
