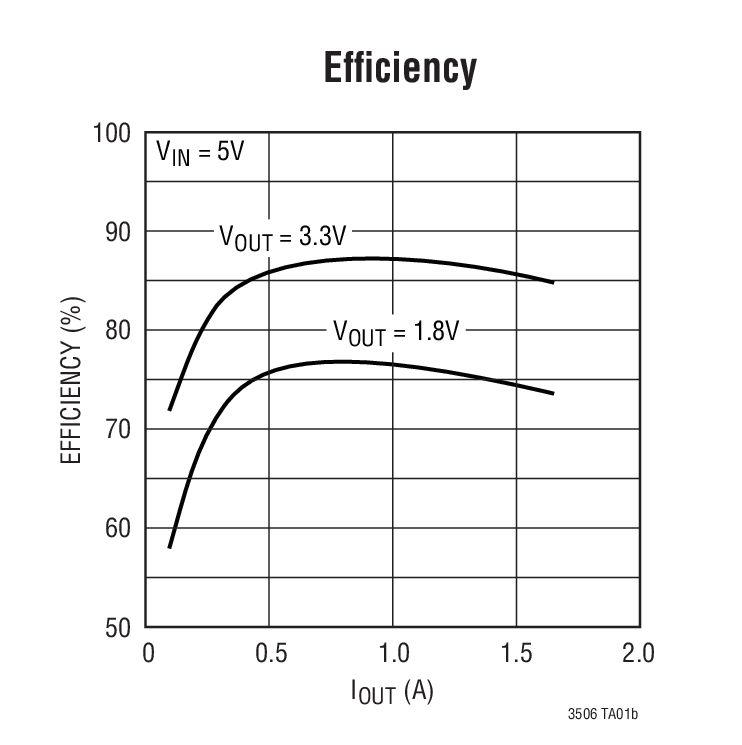

LT3506A典型应用图例二
LT3506A - 封装图解:
LT3506A封装图解一

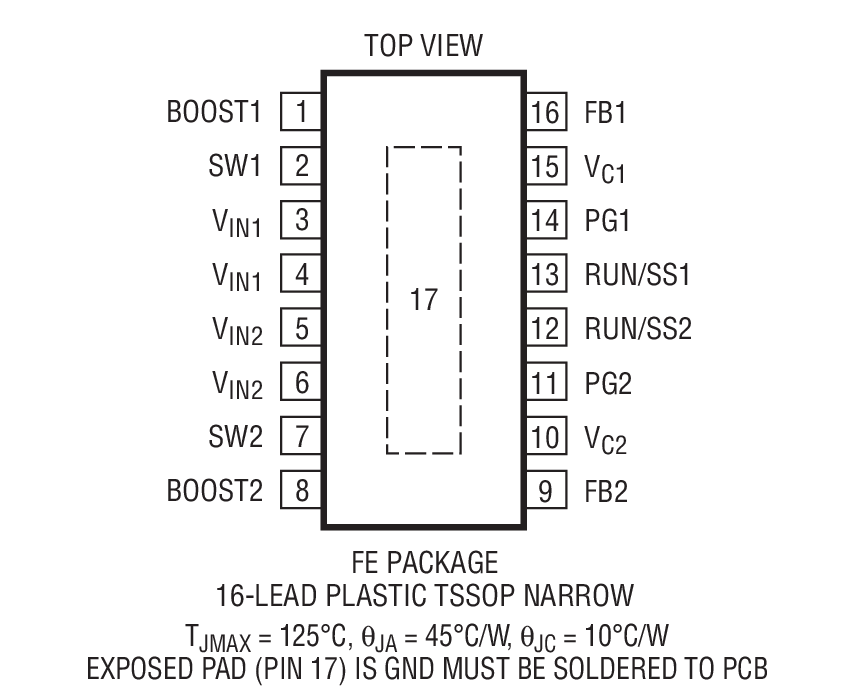

LT3506A封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT3506A介绍
LT3506A - LT3506A是双通道单片式 1.6A 降压型开关稳压器

LT3506A是Linear公司的一款多输出降压产品,LT3506A是双通道单片式 1.6A 降压型开关稳压器,本站介绍了LT3506A的封装应用图解、特点和优点、功能等,并给出了与LT3506A相关的凌力尔特元器件型号供参考。

LT3506A - 双通道单片式 1.6A 降压型开关稳压器

LT3506 - 双通道单片式 1.6A 降压型开关稳压器 - Linear Technology(凌力尔特)

功能描述

LT3506 是一款双通道电流模式 PWM 降压型 DC/DC 转换器,具有内部 2A 电源开关。这两个转换器均同步至一个振荡器,并反相运行,因而减小了输入纹波电流。输出电压利用外部电阻分压器来设定,而且每个稳压器都具有独立的停机和软起动电路。每个稳压器在其输出处于调节状态时将产生一个电源良好信号,从而简化了电源排序以及与微控制器和 DSP 的连接。

LT3506 的开关频率为 575kHz,而 LT3506A 的开关频率则为 1.1MHz。这些高开关频率允许使用纤巧型电感器和电容器,因而造就了一款非常小的双通道 1.6A 输出解决方案。恒定频率与陶瓷电容器的组合产生了低且可预知的输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围,LT3506 能够对各种电源实施稳压,从四节电池和5V逻辑电源轨到未调整的墙上变压器、铅酸电池和分布式电源等一应俱全。电流模式PWM架构利用简单的补偿元件和逐周期电流限制实现了快速瞬态响应。频率折返和热停机提供了额外的保护功能。

特点
  • 宽输入电压范围:3.6V 至 25V
  • 两个具内部电源开关的 1.6A 输出开关稳压器
  • 恒定开关频率 LT3506:575kHz LT3506A:1.1MHz
  • 反相开关操作减小了纹波
  • 准确的 0.8V 基准:±1%
  • 独立的停机/软起动引脚
  • 独立的电源良好指示器简化了电源排序
  • 采用小型电感器和陶瓷电容器
  • 小外形 16 引脚耐热增强型 5mm x 4mm DFN 封装和 TSSOP 表面贴装型封装
  • 应用
  • 磁盘驱动器
  • DSP 电源
  • 墙上变压器调节
  • 分布式电源调节
  • DSL 调制解调器
  • 电缆调制解调器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT3506AEDHD 5x4 DFN-16 E $4.21 $2.95
    LT3506AEDHD#PBF 5x4 DFN-16 E $4.21 $2.95
    LT3506AEDHD#TR 5x4 DFN-16 E $3.01
    LT3506AEDHD#TRPBF 5x4 DFN-16 E $3.01
    LT3506AEFE TSSOP-16 E $4.36 $3.05
    LT3506AEFE#PBF TSSOP-16 E $4.36 $3.05
    LT3506AEFE#TR TSSOP-16 E $3.11
    LT3506AEFE#TRPBF TSSOP-16 E $3.11
    LT3506AIDHD#PBF 5x4 DFN-16 I $5.06 $3.54
    LT3506AIDHD#TRPBF 5x4 DFN-16 I $3.60
    LT3506AIFE TSSOP-16 I $5.23 $3.66
    LT3506AIFE#PBF TSSOP-16 I $5.23 $3.66
    LT3506AIFE#TR TSSOP-16 I $3.72
    LT3506AIFE#TRPBF TSSOP-16 I $3.72
    LT3506EDHD 5x4 DFN-16 E $4.21 $2.95
    LT3506EDHD#PBF 5x4 DFN-16 E $4.21 $2.95
    LT3506EDHD#TR 5x4 DFN-16 E $3.01
    LT3506EDHD#TRPBF 5x4 DFN-16 E $3.01
    LT3506EFE TSSOP-16 E $4.36 $3.05
    LT3506EFE#PBF TSSOP-16 E $4.36 $3.05
    LT3506EFE#TR TSSOP-16 E $3.11
    LT3506EFE#TRPBF TSSOP-16 E $3.11
    LT3506IDHD#PBF 5x4 DFN-16 I $5.06 $3.54
    LT3506IDHD#TRPBF 5x4 DFN-16 I $3.60
    LT3506IFE TSSOP-16 I $5.23 $3.66
    LT3506IFE#PBF TSSOP-16 I $5.23 $3.66
    LT3506IFE#TR TSSOP-16 I $3.72
    LT3506IFE#TRPBF TSSOP-16 I $3.72
