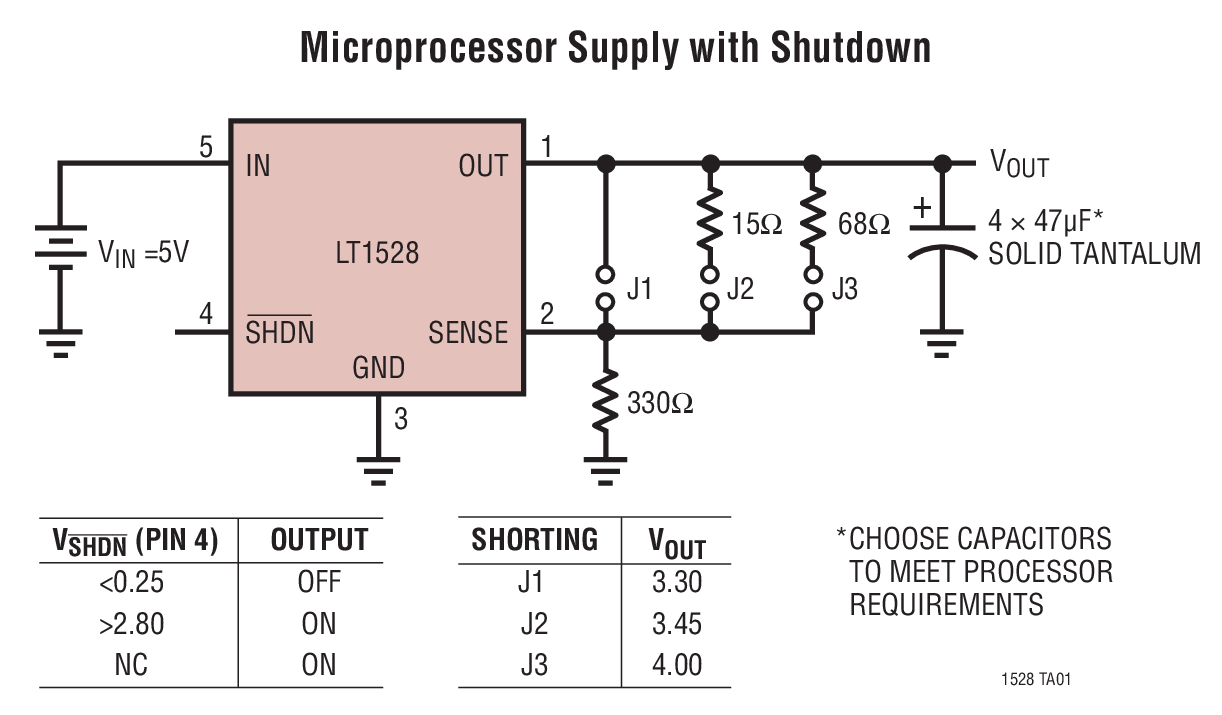

LT1528典型应用图例一

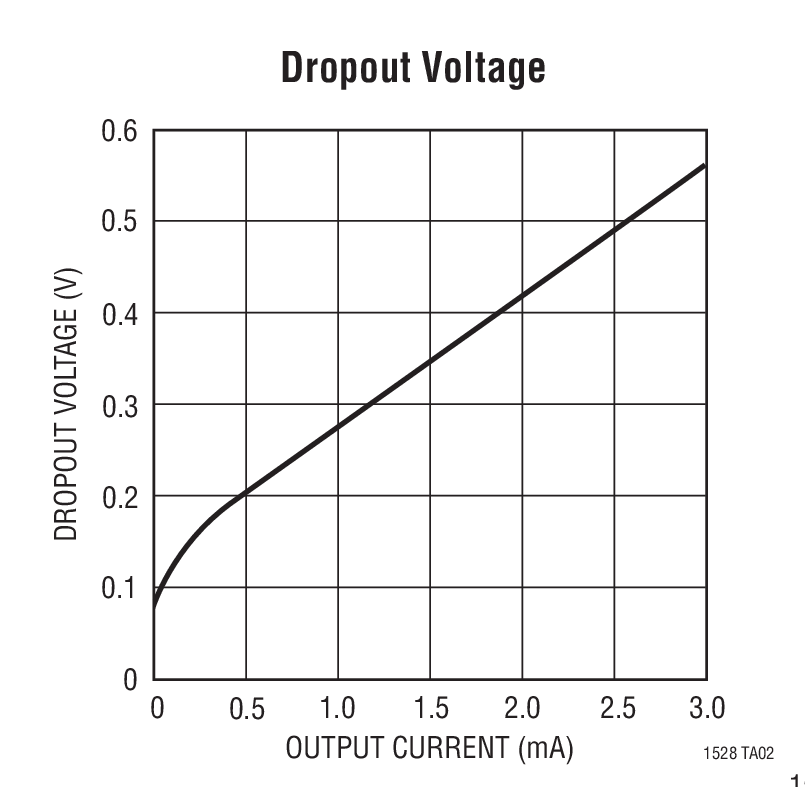

LT1528典型应用图例二
LT1528 - 封装图解:

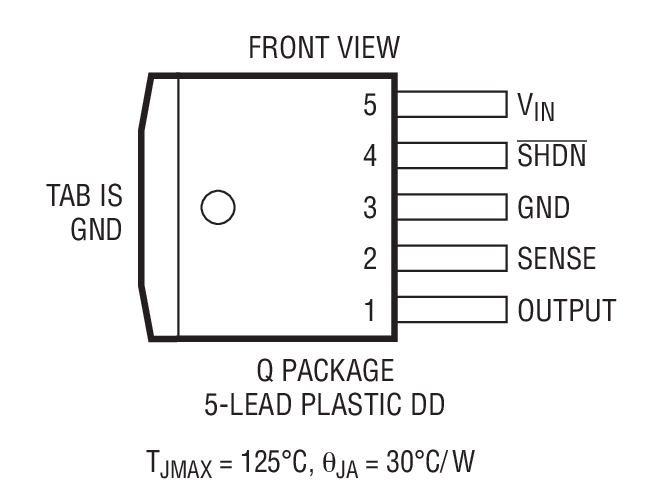

LT1528封装图解一

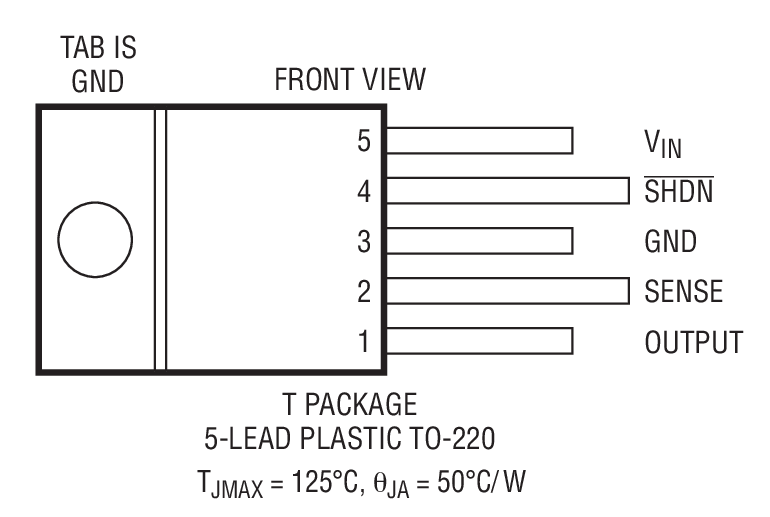

LT1528封装图解二
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1528介绍
LT1528 - LT1528是微处理器应用的 3A 低压差稳压器

LT1528是Linear公司的一款正稳压器产品,LT1528是微处理器应用的 3A 低压差稳压器,本站介绍了LT1528的封装应用图解、特点和优点、功能等,并给出了与LT1528相关的凌力尔特元器件型号供参考。

LT1528 - 微处理器应用的 3A 低压差稳压器

LT1528 - 微处理器应用的 3A 低压差稳压器 - Linear Technology(凌力尔特)

功能描述
LT1528 是一款 3A 低压差稳压器,专为处理因现今这一代微处理器所引起的大负载电流瞬变而优化。在目前市售的 PNP 稳压器当中,这款器件的瞬态响应速度是最快的,而且对于电容器 ESR 中的偏差具有非常高的耐受度。在 10mA 电流条件下,压差电压为 75mV,而在 1A 和 3A 电流条件下,压差电压将分别上升至 300mV 和 600mV。该器件具有一个 400μA 的静态电流。静态电流处于良好受控状态;当器件进入压差状态时,静态电流不会有显著的增加。该稳压器能够在采用小至 3.3μF 的输出电容器时正常运作,不过,如欲实现大多数微处理器应用所要求的性能,将必需使用较大的输出电容器。LT1528 可提供一个 3.3V 的固定输出电压。一个外部 SENSE 引脚允许对高于 3.3V 的输出电压进行调节 (使用一个简单的阻性分压器)。这使得能够在一个很宽的输出电压范围内对该器件实施调节,包括由 Intel、IBM、AMD 和 Cyrix 等公司提供的多种处理器所要求的 3.3V 至 4.2V 范围。

LT1528 兼具反向输入和反向输出保护电路,并包括一种停机功能。在停机模式中,静态电流将减小至 125μA。LT1528 采用 5 引脚 TO-220 和 5 引脚 DD-PAK 封装。
特点
  • 压差电压:0.6V (在 IOUT = 3A)
  • 快速瞬态响应
  • 输出电流:3A
  • 静态电流:400μA
  • 无需保护二极管
  • 固定输出电压:3.3V
  • 在压差条件下,静态电流处于受控状态
  • 停机 IQ = 125μA
  • 可在采用 3.3μF 输出电容器时实现稳定
  • 反向电池保护
  • 无反向输出电流
  • 具热限制功能
  • 应用
  • 微处理器应用
  • 用于开关电源的后置稳压器
  • 5V 至 3.3V 逻辑稳压器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1528CQ DDPAK-5 C $4.75 $3.80
    LT1528CQ#PBF DDPAK-5 C $4.75 $3.80
    LT1528CQ#TR DDPAK-5 C $3.92
    LT1528CQ#TRPBF DDPAK-5 C $3.92
    LT1528CT TO-220 C $4.35 $3.50
    LT1528CT#PBF TO-220 C $4.35 $3.50
