LT1460FCMS8-5技术文档下载:
LT1460FCMS8-5技术文档产品手册下载
LT1460FCMS8-5 - 典型应用图例:

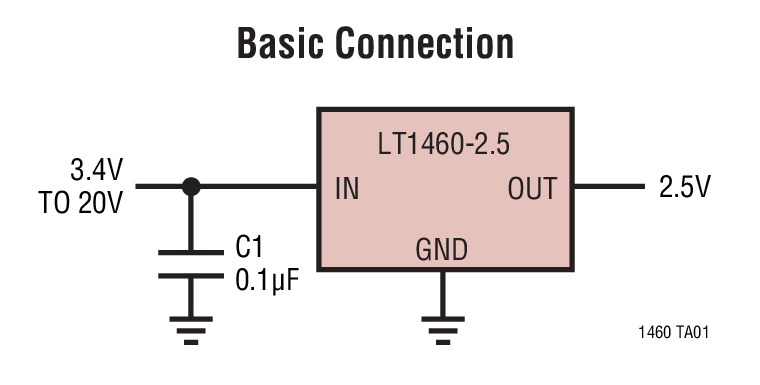

LT1460FCMS8-5典型应用图例一

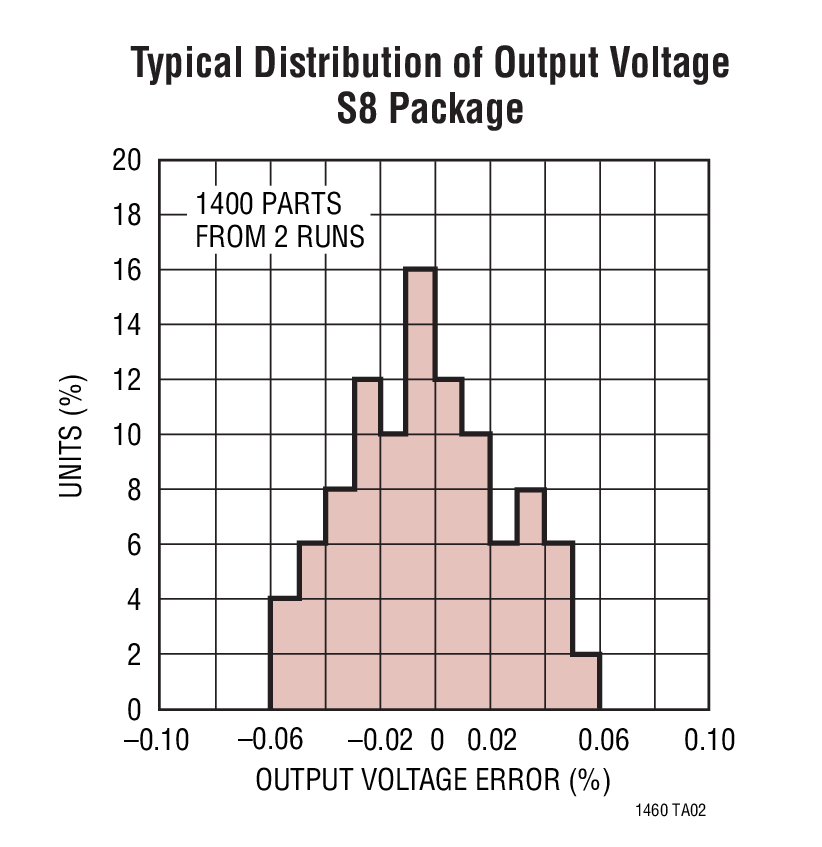

LT1460FCMS8-5典型应用图例二
LT1460FCMS8-5 - 封装图解:

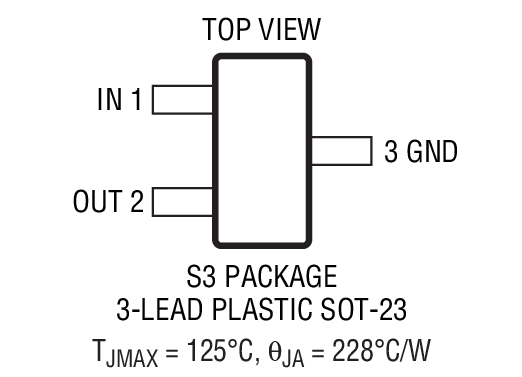

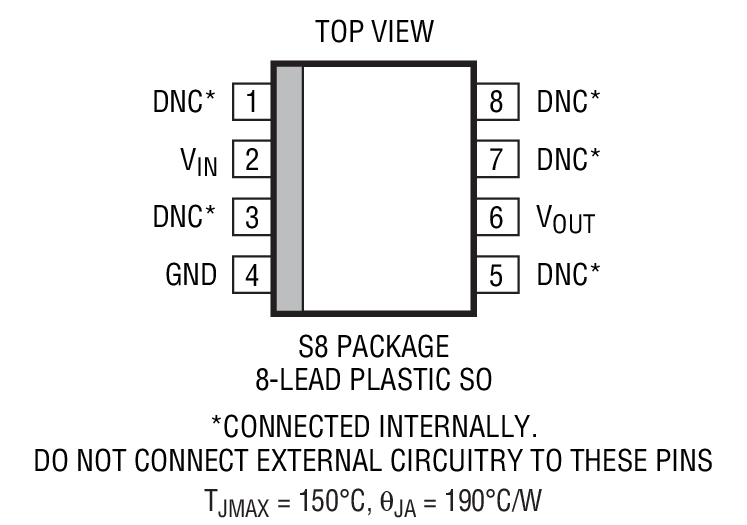

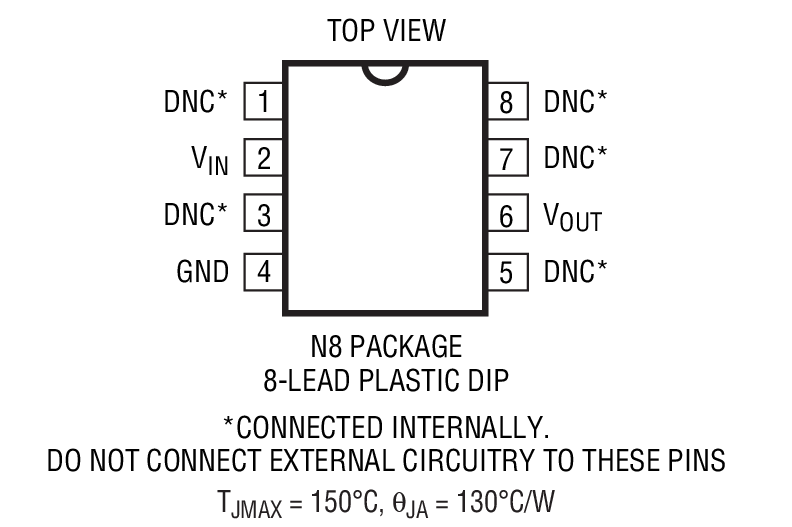

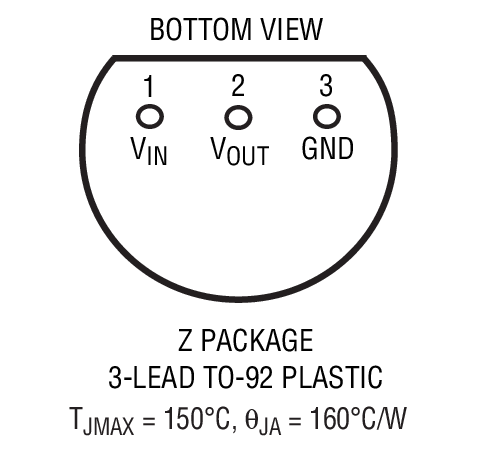

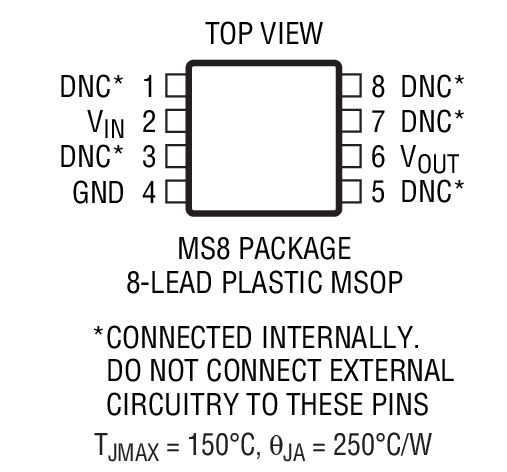

LT1460FCMS8-5封装图解一
LT1460FCMS8-5封装图解二
LT1460FCMS8-5封装图解三
LT1460FCMS8-5封装图解四
LT1460FCMS8-5封装图解五
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1460FCMS8-5介绍
LT1460FCMS8-5 - LT1460FCMS8-5是微功率、精准串联基准系列

LT1460FCMS8-5是Linear公司的一款串联基准产品,LT1460FCMS8-5是微功率、精准串联基准系列,本站介绍了LT1460FCMS8-5的封装应用图解、特点和优点、功能等,并给出了与LT1460FCMS8-5相关的凌力尔特元器件型号供参考。

LT1460FCMS8-5 - 微功率、精准串联基准系列

LT1460 - 微功率、精准串联基准系列 - Linear Technology(凌力尔特)

功能描述

LT1460 是一款微功率带隙基准,它兼具非常高准确度和低漂移以及低功耗和小巧封装尺寸等诸多特点。该串联基准采用了曲率补偿 (以获得低温度系数) 和经修整的精准薄膜电阻器 (用于实现高输出准确度)。这款基准将提供高达 20mA 的电流和超卓的电压调节特性,从而使其成为精准稳压器应用的理想选择。

与必须耗用全部负载电流进行运作的并联基准相比,该串联基准在电源电流和功耗方面具有优势。此外,LT1460 无需使用一个输出补偿电容器,然而可在采用容性负载时实现稳定。在 PC 板级空间非常宝贵或需要实现快速稳定的场合中,该特点是很重要。如果电池接反,这些基准将不传导电流,因而不会遭受损坏。

LT1460 采用 8 引脚 MSOP、SO、PDIP 以及 3 引脚 TO-92 和 SOT23 封装。

特点
  • 修整至高准确度:0.075% (最大值)
  • 低漂移:10ppm/ºC (最大值)
  • 工业温度范围
  • 温度系数保证至 125ºC
  • 低电源电流:最大值为 130μA (LT1460-2.5)
  • 最小输出电流:20mA
  • 无需输出电容器
  • 反向电池保护功能
  • 最小输入/输出差分电压:0.9V
  • 采用 SO-8、MSOP-8、PDIP-8、TO-92 和 SOT-23 封装
  • 应用
  • 手持式仪器
  • 精准稳压器
  • A/D 和 D/A 转换器
  • 电源
  • 硬盘驱动器
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1460ACN8-10 N-8 C $3.25 $2.75
    LT1460ACN8-10#PBF N-8 C $3.25 $2.75
    LT1460ACN8-2.5 N-8 C $3.80 $3.20
    LT1460ACN8-2.5#PBF N-8 C $3.80 $3.20
    LT1460ACN8-5 N-8 C $3.80 $3.20
    LT1460ACN8-5#PBF N-8 C $3.80 $3.20
    LT1460ACS8-10 SO-8 C $3.75 $3.15
    LT1460ACS8-10#PBF SO-8 C $3.75 $3.15
    LT1460ACS8-10#TR SO-8 C $3.21
    LT1460ACS8-10#TRPBF SO-8 C $3.21
    LT1460ACS8-2.5 SO-8 C $3.95 $3.35
    LT1460ACS8-2.5#PBF SO-8 C $3.95 $3.35
    LT1460ACS8-2.5#TR SO-8 C $3.41
    LT1460ACS8-2.5#TRPBF SO-8 C $3.41
    LT1460ACS8-5 SO-8 C $3.95 $3.35
    LT1460ACS8-5#PBF SO-8 C $3.95 $3.35
    LT1460ACS8-5#TR SO-8 C $3.41
    LT1460ACS8-5#TRPBF SO-8 C $3.41
    LT1460BIN8-10 N-8 I $5.45 $4.60
    LT1460BIN8-10#PBF N-8 I $5.45 $4.60
    LT1460BIN8-2.5 N-8 I $5.70 $4.80
    LT1460BIN8-2.5#PBF N-8 I $5.70 $4.80
    LT1460BIN8-5 N-8 I $5.70 $4.80
    LT1460BIN8-5#PBF N-8 I $5.70 $4.80
    LT1460BIS8-10 SO-8 I $5.80 $4.85
    LT1460BIS8-10#PBF SO-8 I $5.80 $4.85
    LT1460BIS8-10#TR SO-8 I $4.91
    LT1460BIS8-10#TRPBF SO-8 I $4.91
    LT1460BIS8-2.5 SO-8 I $5.80 $4.85
    LT1460BIS8-2.5#PBF SO-8 I $5.80 $4.85
    LT1460BIS8-2.5#TR SO-8 I $4.91
    LT1460BIS8-2.5#TRPBF SO-8 I $4.91
    LT1460BIS8-5 SO-8 I $5.80 $4.85
    LT1460BIS8-5#PBF SO-8 I $5.80 $4.85
    LT1460BIS8-5#TR SO-8 I $4.91
    LT1460BIS8-5#TRPBF SO-8 I $4.91
    LT1460CCMS8-10 MS-8 C $4.15 $3.35
    LT1460CCMS8-10#PBF MS-8 C $4.15 $3.35
    LT1460CCMS8-10#TR MS-8 C $3.41
    LT1460CCMS8-10#TRPBF MS-8 C $3.41
    LT1460CCMS8-2.5 MS-8 C $4.15 $3.35
    LT1460CCMS8-2.5#PBF MS-8 C $4.15 $3.35
    LT1460CCMS8-2.5#TR MS-8 C $3.41
    LT1460CCMS8-2.5#TRPBF MS-8 C $3.41
    LT1460CCMS8-5 MS-8 C $4.15 $3.35
    LT1460CCMS8-5#PBF MS-8 C $4.15 $3.35
    LT1460CCMS8-5#TR MS-8 C $3.41
    LT1460CCMS8-5#TRPBF MS-8 C $3.41
    LT1460DCN8-10 N-8 C $2.40 $2.00
    LT1460DCN8-10#PBF N-8 C $2.40 $2.00
    LT1460DCN8-2.5 N-8 C $2.40 $2.00
    LT1460DCN8-2.5#PBF N-8 C $2.40 $2.00
    LT1460DCN8-5 N-8 C $2.40 $2.00
    LT1460DCN8-5#PBF N-8 C $2.40 $2.00
    LT1460DCS8-10 SO-8 C $2.55 $2.05
    LT1460DCS8-10#PBF SO-8 C $2.55 $2.05
    LT1460DCS8-10#TR SO-8 C $2.11
    LT1460DCS8-10#TRPBF SO-8 C $2.11
    LT1460DCS8-2.5 SO-8 C $2.55 $2.05
    LT1460DCS8-2.5#PBF SO-8 C $2.55 $2.05
    LT1460DCS8-2.5#TR SO-8 C $2.11
    LT1460DCS8-2.5#TRPBF SO-8 C $2.11
    LT1460DCS8-5 SO-8 C $2.55 $2.05
    LT1460DCS8-5#PBF SO-8 C $2.55 $2.05
    LT1460DCS8-5#TR SO-8 C $2.11
    LT1460DCS8-5#TRPBF SO-8 C $2.11
    LT1460EIN8-10 N-8 I $2.70 $2.25
    LT1460EIN8-10#PBF N-8 I $2.70 $2.25
    LT1460EIN8-2.5 N-8 I $2.70 $2.30
    LT1460EIN8-2.5#PBF N-8 I $2.70 $2.30
    LT1460EIN8-5 N-8 I $2.70 $2.25
    LT1460EIN8-5#PBF N-8 I $2.70 $2.25
    LT1460EIS8-10 SO-8 I $2.80 $2.35
    LT1460EIS8-10#PBF SO-8 I $2.80 $2.35
    LT1460EIS8-10#TR SO-8 I $2.41
    LT1460EIS8-10#TRPBF SO-8 I $2.41
    LT1460EIS8-2.5 SO-8 I $2.85 $2.45
    LT1460EIS8-2.5#PBF SO-8 I $2.85 $2.45
    LT1460EIS8-2.5#TR SO-8 I $2.51
    LT1460EIS8-2.5#TRPBF SO-8 I $2.51
    LT1460EIS8-5 SO-8 I $2.85 $2.35
    LT1460EIS8-5#PBF SO-8 I $2.85 $2.35
    LT1460EIS8-5#TR SO-8 I $2.41
    LT1460EIS8-5#TRPBF SO-8 I $2.41
    LT1460FCMS8-10 MS-8 C $2.70 $2.20
    LT1460FCMS8-10#PBF MS-8 C $2.70 $2.20
    LT1460FCMS8-10#TR MS-8 C $2.26
    LT1460FCMS8-10#TRPBF MS-8 C $2.26
    LT1460FCMS8-2.5 MS-8 C $2.70 $2.20
    LT1460FCMS8-2.5#PBF MS-8 C $2.70 $2.20
    LT1460FCMS8-2.5#TR MS-8 C $2.26
    LT1460FCMS8-2.5#TRPBF MS-8 C $2.26
    LT1460FCMS8-5 MS-8 C $2.70 $2.20
    LT1460FCMS8-5#PBF MS-8 C $2.70 $2.20
    LT1460FCMS8-5#TR MS-8 C $2.26
    LT1460FCMS8-5#TRPBF MS-8 C $2.26
    LT1460GCZ-10 TO-92 C $1.95 $1.60
    LT1460GCZ-10#PBF TO-92 C $1.95 $1.60
    LT1460GCZ-10#TR TO-92 C $1.66
    LT1460GCZ-10#TRPBF TO-92 C $1.66
    LT1460GCZ-2.5 TO-92 C $1.95 $1.60
    LT1460GCZ-2.5#PBF TO-92 C $1.95 $1.60
    LT1460GCZ-2.5#TR TO-92 C $1.66
    LT1460GCZ-2.5#TRPBF TO-92 C $1.66
    LT1460GCZ-5 TO-92 C $1.95 $1.60
    LT1460GCZ-5#PBF TO-92 C $1.95 $1.60
    LT1460GCZ-5#TR TO-92 C $1.66
    LT1460GCZ-5#TRPBF TO-92 C $1.66
    LT1460GIZ-10 TO-92 I $2.00 $1.70
    LT1460GIZ-10#PBF TO-92 I $2.00 $1.70
    LT1460GIZ-10#TR TO-92 I $1.76
    LT1460GIZ-10#TRPBF TO-92 I $1.76
    LT1460GIZ-2.5 TO-92 I $2.00 $1.70
    LT1460GIZ-2.5#PBF TO-92 I $2.00 $1.70
    LT1460GIZ-2.5#TR TO-92 I $1.76
    LT1460GIZ-2.5#TRPBF TO-92 I $1.76
    LT1460GIZ-5 TO-92 I $2.00 $1.70
    LT1460GIZ-5#PBF TO-92 I $2.00 $1.70
    LT1460GIZ-5#TR TO-92 I $1.76
    LT1460GIZ-5#TRPBF TO-92 I $1.76
    LT1460HCS3-10 SOT-23 C $3.46
    LT1460HCS3-10#PBF SOT-23 C $3.46
    LT1460HCS3-10#TR SOT-23 C $3.46 $3.00
    LT1460HCS3-10#TRM SOT-23 C $3.46 $3.02
    LT1460HCS3-10#TRMPBF SOT-23 C $3.46 $3.02
    LT1460HCS3-10#TRPBF SOT-23 C $3.46 $3.00
    LT1460HCS3-2.5 SOT-23 C $3.46
    LT1460HCS3-2.5#PBF SOT-23 C $3.46
    LT1460HCS3-2.5#TR SOT-23 C $3.46 $3.00
    LT1460HCS3-2.5#TRM SOT-23 C $3.46 $3.02
    LT1460HCS3-2.5#TRMPBF SOT-23 C $3.46 $3.02
    LT1460HCS3-2.5#TRPBF SOT-23 C $3.46 $3.00
    LT1460HCS3-3 SOT-23 C $3.46
    LT1460HCS3-3.3 SOT-23 C $3.46
    LT1460HCS3-3.3#PBF SOT-23 C $3.46
    LT1460HCS3-3.3#TR SOT-23 C $3.46 $3.00
    LT1460HCS3-3.3#TRM SOT-23 C $3.46 $3.02
    LT1460HCS3-3.3#TRMPBF SOT-23 C $3.46 $3.02
    LT1460HCS3-3.3#TRPBF SOT-23 C $3.46 $3.00
    LT1460HCS3-3#PBF SOT-23 C $3.46
    LT1460HCS3-3#TR SOT-23 C $3.46 $3.00
    LT1460HCS3-3#TRM SOT-23 C $3.46 $3.02
    LT1460HCS3-3#TRMPBF SOT-23 C $3.46 $3.02
    LT1460HCS3-3#TRPBF SOT-23 C $3.46 $3.00
    LT1460HCS3-5 SOT-23 C $3.46
    LT1460HCS3-5#PBF SOT-23 C $3.46
    LT1460HCS3-5#TR SOT-23 C $3.46 $3.00
    LT1460HCS3-5#TRM SOT-23 C $3.46 $3.02
    LT1460HCS3-5#TRMPBF SOT-23 C $3.46 $3.02
    LT1460HCS3-5#TRPBF SOT-23 C $3.46 $3.00
    LT1460JCS3-10 SOT-23 C $2.81
    LT1460JCS3-10#PBF SOT-23 C $2.81
    LT1460JCS3-10#TR SOT-23 C $2.81 $2.45
    LT1460JCS3-10#TRM SOT-23 C $2.81 $2.47
    LT1460JCS3-10#TRMPBF SOT-23 C $2.81 $2.47
    LT1460JCS3-10#TRPBF SOT-23 C $2.81 $2.45
    LT1460JCS3-2.5 SOT-23 C $2.81
    LT1460JCS3-2.5#PBF SOT-23 C $2.81
    LT1460JCS3-2.5#TR SOT-23 C $2.81 $2.45
    LT1460JCS3-2.5#TRM SOT-23 C $2.81 $2.47
    LT1460JCS3-2.5#TRMPBF SOT-23 C $2.81 $2.47
    LT1460JCS3-2.5#TRPBF SOT-23 C $2.81 $2.45
    LT1460JCS3-3 SOT-23 C $2.81
    LT1460JCS3-3.3 SOT-23 C $2.81
    LT1460JCS3-3.3#PBF SOT-23 C $2.81
    LT1460JCS3-3.3#TR SOT-23 C $2.81 $2.45
    LT1460JCS3-3.3#TRM SOT-23 C $2.81 $2.47
    LT1460JCS3-3.3#TRMPBF SOT-23 C $2.81 $2.47
    LT1460JCS3-3.3#TRPBF SOT-23 C $2.81 $2.45
    LT1460JCS3-3#PBF SOT-23 C $2.81
    LT1460JCS3-3#TR SOT-23 C $2.81 $2.45
    LT1460JCS3-3#TRM SOT-23 C $2.81 $2.47
    LT1460JCS3-3#TRMPBF SOT-23 C $2.81 $2.47
    LT1460JCS3-3#TRPBF SOT-23 C $2.81 $2.45
    LT1460JCS3-5 SOT-23 C $2.94
    LT1460JCS3-5#PBF SOT-23 C $2.94
    LT1460JCS3-5#TR SOT-23 C $2.94 $2.46
    LT1460JCS3-5#TRM SOT-23 C $2.94 $2.48
    LT1460JCS3-5#TRMPBF SOT-23 C $2.94 $2.48
    LT1460JCS3-5#TRPBF SOT-23 C $2.94 $2.46
    LT1460KCS3-10 SOT-23 C $1.76
    LT1460KCS3-10#PBF SOT-23 C $1.76
    LT1460KCS3-10#TR SOT-23 C $1.76 $1.35
    LT1460KCS3-10#TRM SOT-23 C $1.76 $1.37
    LT1460KCS3-10#TRMPBF SOT-23 C $1.76 $1.37
    LT1460KCS3-10#TRPBF SOT-23 C $1.76 $1.35
    LT1460KCS3-2.5 SOT-23 C $1.76
    LT1460KCS3-2.5#PBF SOT-23 C $1.76
    LT1460KCS3-2.5#TR SOT-23 C $1.76 $1.35
    LT1460KCS3-2.5#TRM SOT-23 C $1.76 $1.37
    LT1460KCS3-2.5#TRMPBF SOT-23 C $1.76 $1.37
    LT1460KCS3-2.5#TRPBF SOT-23 C $1.76 $1.35
    LT1460KCS3-3 SOT-23 C $1.76
    LT1460KCS3-3.3 SOT-23 C $1.76
    LT1460KCS3-3.3#PBF SOT-23 C $1.76
    LT1460KCS3-3.3#TR SOT-23 C $1.76 $1.35
    LT1460KCS3-3.3#TRM SOT-23 C $1.76 $1.37
    LT1460KCS3-3.3#TRMPBF SOT-23 C $1.76 $1.37
    LT1460KCS3-3.3#TRPBF SOT-23 C $1.76 $1.35
    LT1460KCS3-3#PBF SOT-23 C $1.76
    LT1460KCS3-3#TR SOT-23 C $1.76 $1.35
    LT1460KCS3-3#TRM SOT-23 C $1.76 $1.37
    LT1460KCS3-3#TRMPBF SOT-23 C $1.76 $1.37
    LT1460KCS3-3#TRPBF SOT-23 C $1.76 $1.35
    LT1460KCS3-5 SOT-23 C $1.76
    LT1460KCS3-5#PBF SOT-23 C $1.76
    LT1460KCS3-5#TR SOT-23 C $1.76 $1.35
    LT1460KCS3-5#TRM SOT-23 C $1.76 $1.37
    LT1460KCS3-5#TRMPBF SOT-23 C $1.76 $1.37
    LT1460KCS3-5#TRPBF SOT-23 C $1.76 $1.35
    LT1460LHS8-2.5 SO-8 H $3.25 $2.65
    LT1460LHS8-2.5#PBF SO-8 H $3.25 $2.65
    LT1460LHS8-2.5#TR SO-8 H $2.71
    LT1460LHS8-2.5#TRPBF SO-8 H $2.71
    LT1460LHS8-5 SO-8 H $3.10 $2.55
    LT1460LHS8-5#PBF SO-8 H $3.10 $2.55
    LT1460LHS8-5#TR SO-8 H $2.61
    LT1460LHS8-5#TRPBF SO-8 H $2.61
    LT1460MHS8-2.5#PBF SO-8 H $2.70 $2.25
    LT1460MHS8-2.5#TR SO-8 H $2.31
    LT1460MHS8-2.5#TRPBF SO-8 H $2.31
    LT1460MHS8-5 SO-8 H $2.65 $2.20
    LT1460MHS8-5#PBF SO-8 H $2.65 $2.20
    LT1460MHS8-5#TR SO-8 H $2.26
    LT1460MHS8-5#TRPBF SO-8 H $2.26
