LT1236BCS8-5典型应用图例

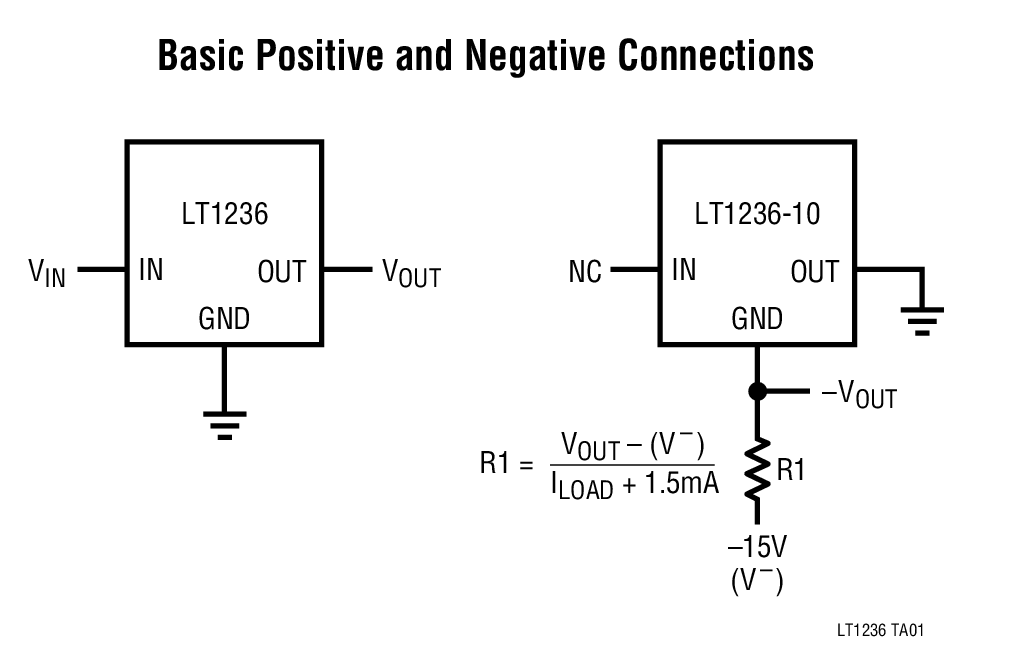

LT1236BCS8-5典型应用图例一

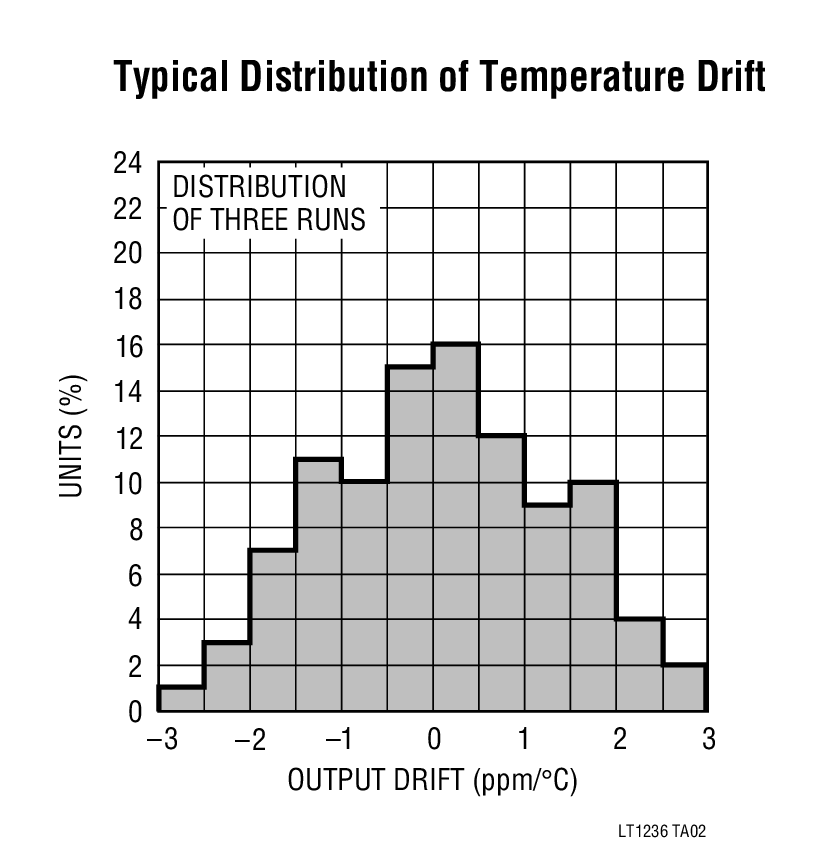

LT1236BCS8-5典型应用图例二
LT1236BCS8-5封装图解

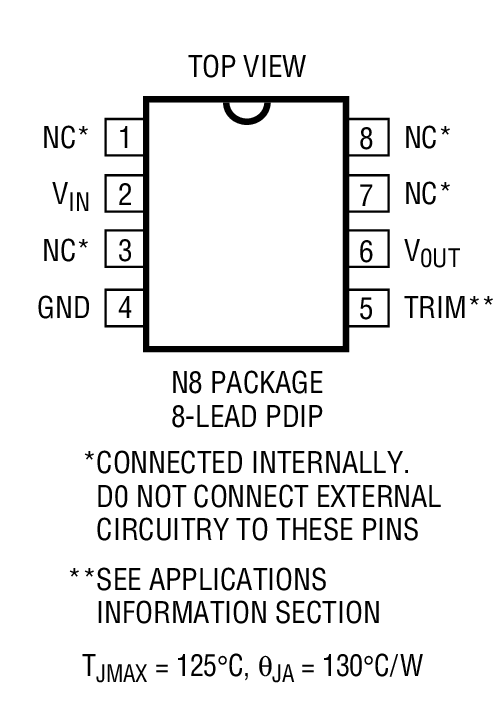

LT1236BCS8-5封装图解一

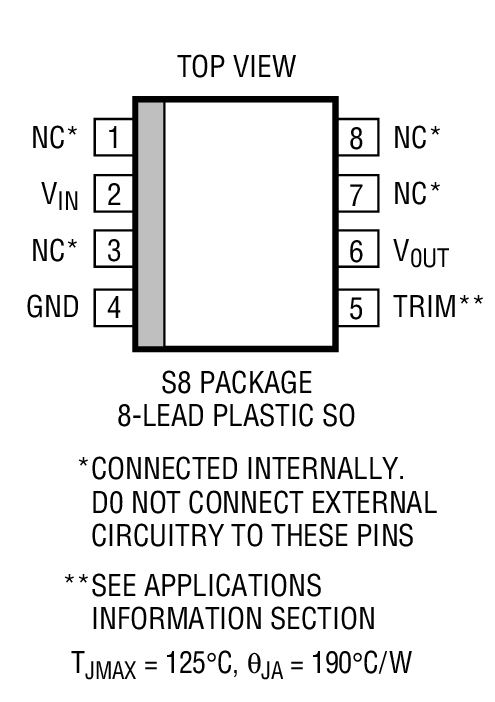

LT1236BCS8-5封装图解二
LT1236BCS8-5是高精度基准

LT1236BCS8-5 - 高精度基准

LT1236 - 高精度基准 - Linear Technology(凌力尔特)

功能描述

LT1236 是一款高精度基准,它把超低漂移和噪声与卓越的长期稳定性和高输出准确度结合在一起。基准输出将供应和吸收高达 10mA 的电流,而且几乎完全不受输入电压变化的影响。可提供两种电压:5V 和 10V。10V 版本可用作一个并联稳压器 (两端齐纳),具有与三端连接相同的精准特性。采取了特殊的谨慎措施以最大限度地降低热调节效应以及由温度引起的迟滞。

LT1236 兼具绝佳的准确度和温度系数指标,且并未使用高功率的片内加热器。LT1236 基准基于掩埋式齐纳二极管结构,因而消除了表面击穿器件所存在的噪声和稳定性问题。此外,即使与最好的带隙基准相比,亚表面齐纳二极管基准的温度漂移及时间稳定性指标也要更胜一筹。

特点
  • 超低漂移:5ppm/°C (最大值)
  • 修整至高准确度:0.05% (最大值)
  • 工业温度范围 SO 封装
  • 可工作于串联或并联模式
  • 引脚与 AD586、AD587 兼容
  • 在串联模式中输出吸收和供应电流
  • 非常低噪声:< 1ppm P-P (0.1Hz 至 10Hz)
  • 经过全面的噪声测试
  • >100dB 纹波抑制
  • 最小输入 / 输出电压差:1V
  • 应用
  • A/D 和 D/A 转换器
  • 精准型稳压器
  • 高精度衡器
  • 惯性导航系统
  • 数字电压表
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1236ACN8-10 N-8 C $3.45 $2.95
    LT1236ACN8-10#PBF N-8 C $3.45 $2.95
    LT1236ACN8-5 N-8 C $4.35 $3.75
    LT1236ACN8-5#PBF N-8 C $4.35 $3.75
    LT1236ACS8-10 SO-8 C $3.60 $3.10
    LT1236ACS8-10#PBF SO-8 C $3.60 $3.10
    LT1236ACS8-10#TR SO-8 C $3.16
    LT1236ACS8-10#TRPBF SO-8 C $3.16
    LT1236ACS8-5 SO-8 C $4.35 $3.75
    LT1236ACS8-5#PBF SO-8 C $4.35 $3.75
    LT1236ACS8-5#TR SO-8 C $3.81
    LT1236ACS8-5#TRPBF SO-8 C $3.81
    LT1236AIN8-10 N-8 I $4.15 $3.55
    LT1236AIN8-10#PBF N-8 I $4.15 $3.55
    LT1236AIS8-10 SO-8 I $4.30 $3.70
    LT1236AIS8-10#PBF SO-8 I $4.30 $3.70
    LT1236AIS8-10#TR SO-8 I $3.76
    LT1236AIS8-10#TRPBF SO-8 I $3.76
    LT1236AIS8-5 SO-8 I $5.85 $4.95
    LT1236AIS8-5#PBF SO-8 I $5.85 $4.95
    LT1236AIS8-5#TR SO-8 I $5.01
    LT1236AIS8-5#TRPBF SO-8 I $5.01
    LT1236BCN8-10 N-8 C $2.75 $2.35
    LT1236BCN8-10#PBF N-8 C $2.75 $2.35
    LT1236BCN8-5 N-8 C $2.55 $2.15
    LT1236BCN8-5#PBF N-8 C $2.55 $2.15
    LT1236BCS8-10 SO-8 C $2.75 $2.35
    LT1236BCS8-10#PBF SO-8 C $2.75 $2.35
    LT1236BCS8-10#TR SO-8 C $2.41
    LT1236BCS8-10#TRPBF SO-8 C $2.41
    LT1236BCS8-5 SO-8 C $2.55 $2.15
    LT1236BCS8-5#PBF SO-8 C $2.55 $2.15
    LT1236BCS8-5#TR SO-8 C $2.21
    LT1236BCS8-5#TRPBF SO-8 C $2.21
    LT1236BIN8-10 N-8 I $3.30 $2.85
    LT1236BIN8-10#PBF N-8 I $3.30 $2.85
    LT1236BIN8-5 N-8 I $2.90 $2.45
    LT1236BIN8-5#PBF N-8 I $2.90 $2.45
    LT1236BIS8-10 SO-8 I $3.30 $2.85
    LT1236BIS8-10#PBF SO-8 I $3.30 $2.85
    LT1236BIS8-10#TR SO-8 I $2.91
    LT1236BIS8-10#TRPBF SO-8 I $2.91
    LT1236BIS8-5 SO-8 I $2.90 $2.45
    LT1236BIS8-5#PBF SO-8 I $2.90 $2.45
    LT1236BIS8-5#TR SO-8 I $2.51
    LT1236BIS8-5#TRPBF SO-8 I $2.51
    LT1236CCN8-10 N-8 C $2.60 $2.20
    LT1236CCN8-10#PBF N-8 C $2.60 $2.20
    LT1236CCN8-5 N-8 C $2.25 $1.95
    LT1236CCN8-5#PBF N-8 C $2.25 $1.95
    LT1236CCS8-10 SO-8 C $2.60 $2.20
    LT1236CCS8-10#PBF SO-8 C $2.60 $2.20
    LT1236CCS8-10#TR SO-8 C $2.26
    LT1236CCS8-10#TRPBF SO-8 C $2.26
    LT1236CCS8-5 SO-8 C $2.25 $1.95
    LT1236CCS8-5#PBF SO-8 C $2.25 $1.95
    LT1236CCS8-5#TR SO-8 C $2.01
    LT1236CCS8-5#TRPBF SO-8 C $2.01
    LT1236CIN8-10 N-8 I $3.10 $2.65
    LT1236CIN8-10#PBF N-8 I $3.10 $2.65
    LT1236CIN8-5 N-8 I $2.70 $2.30
    LT1236CIN8-5#PBF N-8 I $2.70 $2.30
    LT1236CIS8-10 SO-8 I $3.10 $2.65
    LT1236CIS8-10#PBF SO-8 I $3.10 $2.65
    LT1236CIS8-10#TR SO-8 I $2.71
    LT1236CIS8-10#TRPBF SO-8 I $2.71
    LT1236CIS8-5 SO-8 I $2.70 $2.30
    LT1236CIS8-5#PBF SO-8 I $2.70 $2.30
    LT1236CIS8-5#TR SO-8 I $2.36
    LT1236CIS8-5#TRPBF SO-8 I $2.36
