LT1029ACZ技术文档下载:
LT1029ACZ技术文档产品手册下载
LT1029ACZ - 典型应用图例:

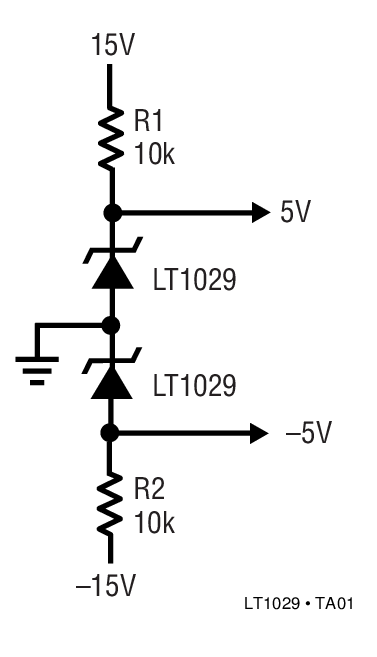

LT1029ACZ典型应用图例一

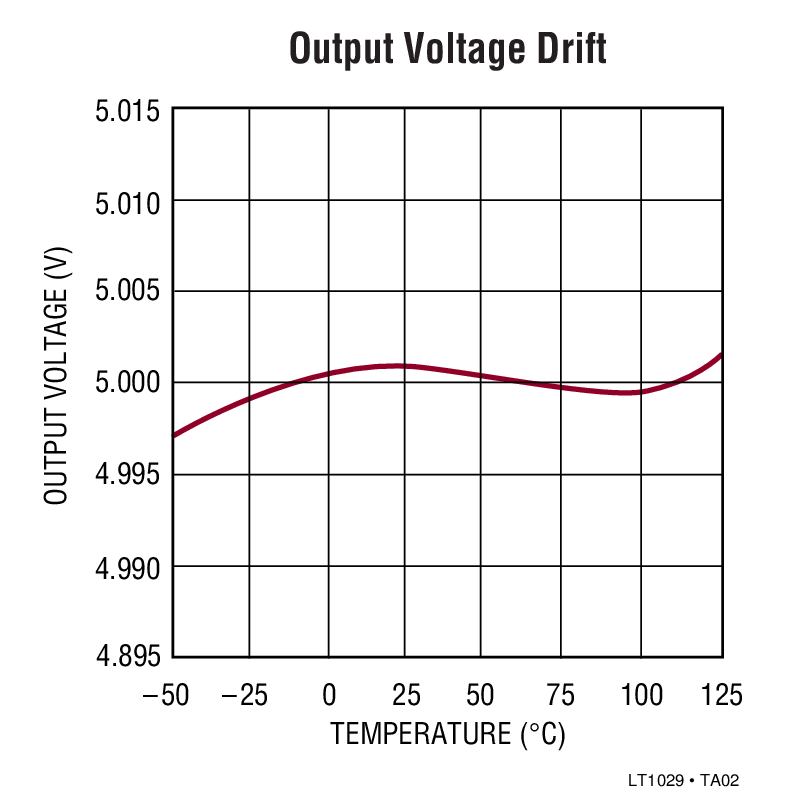

LT1029ACZ典型应用图例二
LT1029ACZ - 封装图解:

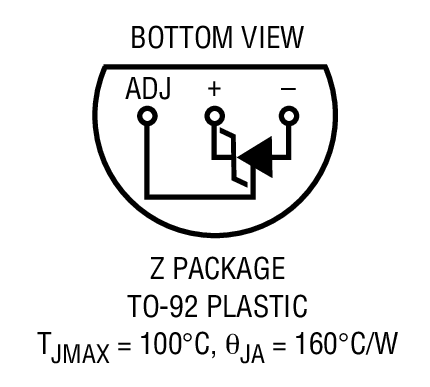

LT1029ACZ封装图解一
承诺原装正品
专营Linear,真正优化您的供应链
Linear产品 - LT1029ACZ介绍
LT1029ACZ - LT1029ACZ是5V Bandgap Reference

LT1029ACZ是Linear公司的一款并联基准产品,LT1029ACZ是5V Bandgap Reference,本站介绍了LT1029ACZ的封装应用图解、特点和优点、功能等,并给出了与LT1029ACZ相关的凌力尔特元器件型号供参考。

LT1029ACZ - 5V Bandgap Reference

LT1029 - 5V Bandgap Reference - Linear Technology(凌力尔特)

功能描述

The LT1029 is a 5V bandgap reference intended for use in the shunt or “Zener” mode, allowing it to be used as either a positive or negative reference. The output is pretrimmed to ± 0.2% accuracy with 20ppm/°C maximum temperature drift. A trim pin allows additional output adjustment for even more precise output voltage.

Operating current range for the LT1029 is 700μA to 10mA. Extremely low dynamic impedance allows excellent output regulation even with fluctuating operating current.

The LT1029 will replace an LM136-5 or LM336-5 and simplify circuits using the “minimum temperature coefficient” trim network. The LT1029 does not require this special network to meet its temperature drift specification; these application network components are simply removed. If output trimming is required for initial accuracy, the diodes in the trim network should be replaced with jumpers.

特点
  • 0.2% Output Tolerance
  • 0.6 ohms Shunt Impedance
  • 700μA to 10mA Operating Current
  • Pin Compatible with LM136-5
  • 20ppm/°C Max. Drift
  • Output Voltage Trim does not Affect Drift
  • Can be Used as Positive or Negative Reference
  • 应用
  • A-to-D and D-to-A Converters
  • Precision Regulators
  • Precision Current Sources
  • V to F and F to V Converters
  • 以下列出了不同封装及包装形式的具体型号,并标出了直接在linear官网上订货的价格(美元)
    器件型号 封装 温度 价格 (以 1 ~ 99 片为批量) 价格 (以 1000 片为批量)
    LT1029ACZ TO-92 C $3.00 $2.50
    LT1029ACZ#PBF TO-92 C $3.00 $2.50
    LT1029ACZ#TR TO-92 C $2.56
    LT1029ACZ#TRPBF TO-92 C $2.56
    LT1029AMH TO-46 M
    LT1029CZ TO-92 C $1.83 $1.55
    LT1029CZ#PBF TO-92 C $1.83 $1.55
    LT1029CZ#TR TO-92 C $1.61
    LT1029CZ#TRPBF TO-92 C $1.61
